DG II
Effectief zaaien met hoge capaciteit voor de beste opkomst op grote schaal.
Getrokken zaaimachine met hoge capaciteit voldoet aan de vraag naar maximale efficiëntie en output
Hoogtepunten
Hoge prestaties en grote capaciteit Active-on systeem voor superieure zaaidiepteregeling Nauwkeurige zaaizaadverdeling door ELDOS en het CD-kouter Goed zicht en goede manoeuvreerbaarheid Gemakkelijk toegankelijk voor instellingen en onderhoudBeschrijving

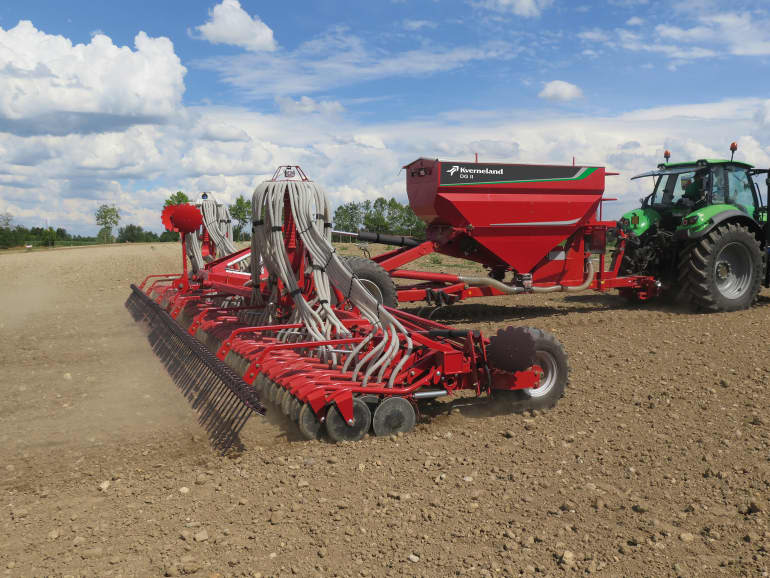

De Kverneland DG II pneumatische zaaimachine blinkt uit door een duidelijke lay-out die de bestuurder een goed overzicht geeft over de gehele machine. De werking kan constant en gemakkelijk worden gecontroleerd. Met het hoge niveau van ingebouwde intelligente technologie biedt de Kverneland DG II maximaal gebruiksgemak, van het afstellen en vullen, tot het transport en de zaaiwerkzaamheden.
Het hart van de machine wordt gevormd door de kouters. Het smalle profiel van de kouters met hun stalen schijven laat een gemakkelijke indringing in de bodem toe voor de meest nauwkeurige afleg. De DG II biedt de bestuurder comfort en veiligheid bij het zaaien door de zaaidiepte onderweg aan te passen met het Active-on systeem (tot 80 kg) en het automatische kopakkermanagement.
Hoogtepunten
- Hoge prestaties en grote capaciteit
- Superieure zaaidiepteregeling op hoge werksnelheden door het Active-on systeem
- Sterke frameconstructie voor stabiliteit en betrouwbaarheid
- Moderne zaaitechniek met ELDOS doseerunits en het CD-kouter
- Active-on systeem om de kouterdruk aan te passen tot 80kg - altijd de juiste druk
- Compact op de weg in transportstand
- Gemakkelijk toegankelijk voor instelling en onderhoud
Functionaliteiten
Om de 6000 liter zaadtank en de tweedelige kouterbalk voldoende steun te geven, ontwikkelde Kverneland een stevig frameontwerp voor de DG-II dat het gewicht van de machine gelijkmatig verdeelt tussen de draagas en de trekker.
De 800/45 x 26,5 wieluitrusting zorgt voor een veilig rijgedrag op de weg en een lage bodemdruk. In de werkpositie worden de onafhankelijk gemonteerde werktuigbalken ondersteund door sensorwielen die tijdens het zaaien zorgen voor nauwkeurige tracering en zaaidiepte voor de afzonderlijke kouters.
Krachtige hydraulische cilinders garanderen een veilige omzetting van de transportstand naar de werkstand en omgekeerd!
- ELDOS wordt elektrisch aangedreven door e-bas en e-com, de e-com editie is volledig ISOBUS-compatibel, e-bas werkt als stand-alone bestuurd systeem.
- GEOCONTROL via GPS-signaal is mogelijk om dubbel zaaien te voorkomen.
- Speciale sensoren zorgen voor functionaliteit vanuit de trekkercabine.
- Er worden vijf standaardrotors geleverd: voor fijne en grote zaden of kunstmest.
- Het verwisselen van de rotoren gaat snel en eenvoudig zonder gereedschap.
- Doseerhoeveelheden van 1 tot 400 kg/ha zijn mogelijk (afhankelijk van werksnelheid en breedte).
- De doseerinrichting is altijd gemakkelijk toegankelijk.
Kalibratie
- Zeer eenvoudige kalibratietest dankzij de aparte zaadgeleiding.
- Met een afstandsbediening kan de bestuurder het kalibratieproces op het doseerapparaat bedienen.
- Er hoeft geen versnelling afgesteld te worden. De bestuurder voert gewoon de gewenste waarden in op de terminal, drukt op een knop om te starten op het meetapparaat en dat is het.
- De kalibratie gebeurt automatisch.
- Een kalibratieklep met een geïntegreerde klep voorkomt dat er zaad in de slang valt.

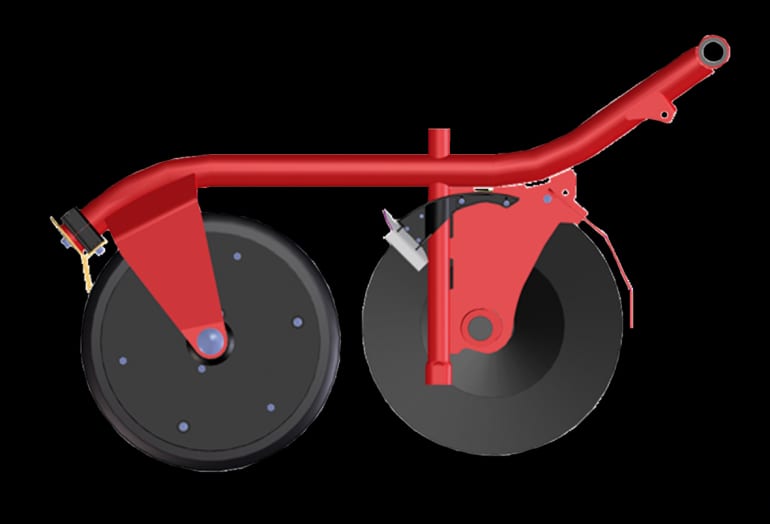

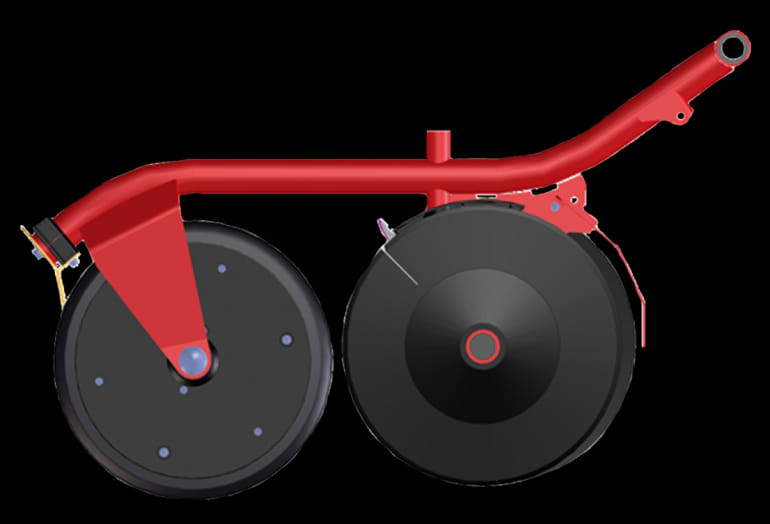

Het CD mulchzaaikouter bestaat uit twee stalen schijven (Ø 410 mm) met 12,5 cm rijafstand. Dankzij het zeer slanke ontwerp is er weinig beweging van de grond, waardoor er minder druk nodig is om de zaaidiepte te bereiken. Zo kan meer van de beschikbare kouterdruk van maximaal 80 kg naar de perswielen worden geleid wanneer dat nodig is. De kouterdruk kan traploos worden ingesteld.
Volledig geïntegreerde onderhoudsvrije schijflagers zorgen voor een gemakkelijke doorstroming van het kouter. De perswielen (Ø 380 mm) zijn gemaakt van speciaal rubber dat een zelfreinigend effect heeft. In de meeste omstandigheden zijn er dus geen schrapers nodig.
De verspringing van het kouter is 175 mm. De kouterdruk wordt centraal ingesteld en kan traploos worden ingesteld van 0-80kg. De zaaidiepteverstelling wordt centraal gestuurd via de ISOBUS-terminal (serie-uitrusting). De twee verdeelkoppen zijn gemonteerd op de kouterbalk.
Voordelen:
- Extreem smal profielontwerp - minder druk nodig voor indringing
- Minder trekkracht - door minder bodembeweging
- Geïntegreerde dieptegeleiding en perswielfunctionaliteit
- Onderhoudsvrije lagers met hoge prestaties

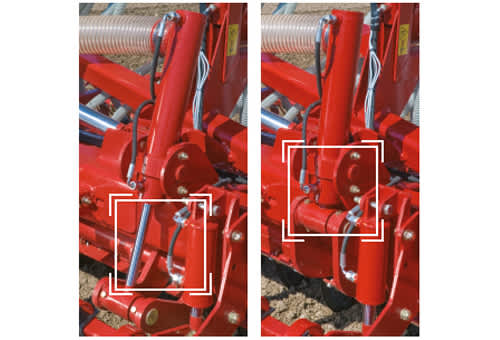

Met het Active-on systeem van Kverneland kan de kouterdruk worden aangepast tot maximaal 80 kg. Het systeem profiteert van de interactie tussen de kouterdruk en de druk van de kouterbalken over de hele breedte van de machine.
Waar de kouterdruk hoog is (ingetrokken cilinder), wordt de druk op de kouterbalken verhoogd. Dit veroorzaakt op zijn beurt een tegendruk voor de kouters, wat resulteert in een uitstekende kouterpenetratie! Bij het e-com model van de serie kan de druk worden ingesteld tussen 0 en 90 bar via de bedieningseenheid in de tractorcabine.
Het Active-on systeem regelt de kouterdruk actief met behulp van individuele druksensoren en garandeert zo dat de ingestelde druk gehandhaafd blijft om de precisie en consistentie van de zaaidiepte te garanderen. Om de belasting op de kouterwielen tijdens het keren op de kopakker te verminderen, wordt de kouterdruk/kouterbalkdruk altijd geneutraliseerd en vervolgens automatisch weer verhoogd tot de vooraf ingestelde waarde wanneer de kouterbalken weer omlaag worden gebracht.
Kverneland doet aan actieve, intelligente slijtagepreventie!

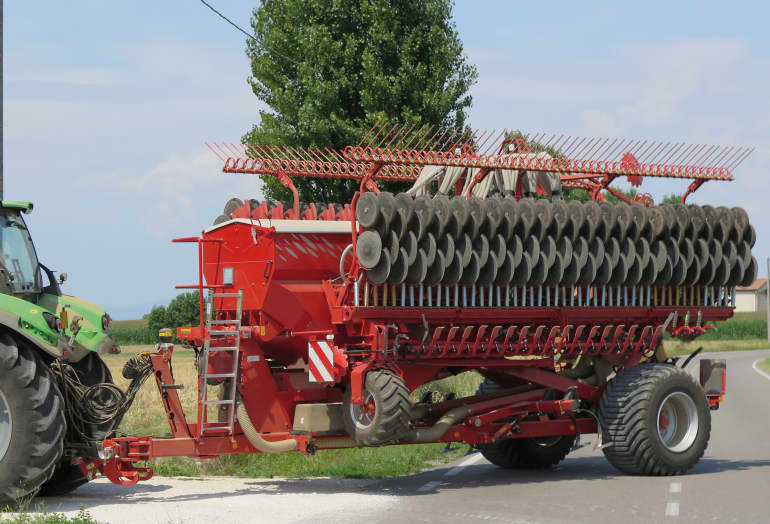

Dankzij het compacte ontwerp van de Kverneland DG II heeft deze grote machine over het algemeen geen speciale toestemming nodig voor wegtransport. Met een breedte van 3 meter en een hoogte van 4 meter vallen de afmetingen binnen de Europese verkeersnormen. De afmetingen van de machine maken het ook mogelijk om door standaard bruggen en tunnels te rijden.
De machine is met de trekker verbonden via de hefinrichting CAT 3*. De wegverlichting en vaste waarschuwingsborden zijn standaard gemonteerd om in combinatie met de optionele luchtremmen met twee circuits (of hydraulische remmen) te zorgen dat de verkeersregels worden nageleefd en de machine veilig over de weg kan rijden.
De machine trekt uitzonderlijk goed dankzij de stevige assen en de drijfwieluitrusting, en kan worden toegestaan om te worden gesleept met snelheden tot 40 km/u. Dit resulteert in kortere transport- en voorbereidingstijden voor de machine. Het zaaien verloopt sneller en efficiënter. De grote wendbaarheid en het transportgemak van de machine zorgen ervoor dat ook lager gelegen velden en kleine stukken land bereikt kunnen worden. Voor het veilig parkeren van de machine is een stevige parkeerpoot gemonteerd.
* CAT 3, 3N en 4 N trekhaken en een hydraulisch remsysteem zijn optioneel verkrijgbaar.
Precisielandbouw
Gemaakt voor slimme, efficiënte en gemakkelijke landbouw
IsoMatch GEOCONTROL is een geavanceerde softwaretoepassing binnen de IsoMatch Tellus PRO en IsoMatch Tellus GO+ die je helpt om alle ISOBUS-compatibele Kverneland Group machines zoals spuiten, strooiers en zaaimachines aan te sturen! In combinatie met een GPS-ontvanger voldoet het aan de toekomstige behoeften op het gebied van eenvoudige, slimme en efficiënte landbouw!
De IsoMatch Grip is een ISOBUS-hulpapparaat dat is ontwikkeld voor een groot bedieningscomfort en een efficiënte machinebesturing. Zijn ergonomische vorm en de volledige vrijheid om in totaal 44 werktuigfuncties toe te wijzen en te bedienen vanuit één apparaat zijn vandaag de dag uniek in de markt. Met jouw vingertoppen heb je oneindig veel mogelijkheden om alle machinefuncties naar wens te bedienen. En opdrachten worden per machine opgeslagen, waardoor deze nog beter op jouw behoeften is afgestemd.
Bij de keuze van de aan te schaffen apparatuur is het niet altijd eenvoudig om de optimale oplossing te vinden in het brede marktaanbod van vandaag. De technologie ontwikkelt zich snel en tractoren en werktuigen worden steeds vaker uitgerust met hightech elektronica. Wij begrijpen deze complexiteit en zetten ons in om jou te voorzien van eenvoudige landbouwoplossingen. Daarom zijn deze kostenefficiënte ISOBUS Universal Terminals, IsoMatch Tellus PRO en IsoMatch Tellus GO+ gemaakt voor eenvoudige machinebesturing en efficiënte landbouw.
Met zijn geavanceerde hardware- en softwarefuncties biedt de IsoMatch Tellus PRO de optimale precisielandbouwoplossing voor een alles-in-één-besturingssysteem in jouw tractorcabine.
IsoMatch Tellus PRO is de plek voor het aansluiten van alle ISOBUS-machines en een platform voor het uitvoeren van precisielandbouwtoepassingen. Het biedt alles wat een boer nodig heeft om het maximale uit zijn machines en gewassen te halen. Net als het realiseren van kostenbesparingen op het gebied van kunstmest, chemicaliën en zaden door gebruik te maken van automatische sectiecontrole en variabele snelheidsregeling. Met de unieke dubbele zeeffunctionaliteit geeft het de boer de mogelijkheid om twee machines en processen tegelijkertijd te bekijken en te besturen.
Maximale controle, maakt je werk gemakkelijker. IsoMatch Tellus GO+ is speciaal ontwikkeld om de machine op een eenvoudige manier te besturen. De boer heeft de machine volledig onder controle, precies zoals hij dat wil. De machine is eenvoudig in te stellen met de softtoetsen via het 7-inch touchscreen. En voor een optimale besturing tijdens het rijden gebruik je gewoon de harde toetsen en de draaischakelaar. De bediening van het werktuig was nog nooit zo eenvoudig.
Dit kan jouw eerste stap zijn op weg naar precisielandbouw.
IsoMatch Tellus GO+ maakt het eenvoudig om elke ISOBUS-machine te bedienen vanuit jouw tractorcabine. IsoMatch GEOCONTROL stelt je in staat om hogere opbrengsten te behalen, de kosten te verlagen en jouw werk te doen op een makkelijkere manier.
De licentiesleutel is verdeeld in twee delen, Section Control en Variable Rate Control, die verkrijgbaar zijn in de IsoMatch Shop. JE kunt nu de specifieke functionaliteit kopen die je nodig hebt.
Met handmatige begeleiding ben je perfect op schema.
De IsoMatch InLine is een lichtbalk die een eenvoudige manuele geleiding mogelijk maakt. Het is de perfecte assistent om je zo dicht mogelijk bij de gewenste A-B lijn te brengen. Gemonteerd in de zichtlijn kun je eenvoudig zien wat de afstand is tot de A-B lijn en in welke richting je moet sturen voor de ideale positie. Het display van de IsoMatch InLine geeft ook de status van de machineonderdelen weer, wat het gebruiksgemak ten goede komt. De LED's kunnen worden gedimd voor nachtelijk gebruik.
SLIM
Afstand tot A-B lijn met LED indicatie en een numeriek display
EFFICIËNTIE
Handbegeleiding in combinatie met IsoMatch GEOCONTROL
GEMAKKELIJK
Weergave van de status van de machineonderdelen
Essentiële accessoire voor IsoMatch GEOCONTROL.
De IsoMatch Global 3 is de GPS-antenne, met DGPS-nauwkeurigheid, in het IsoMatch-assortiment. Hij maakt satellietnavigatie mogelijk voor het besturen van een locatiegebonden sectie, variabele snelheidsaanpassing, handmatige begeleiding en veldregistratie.
SLIM
Maakt handmatige geleiding, automatische sectieaansturing en variabele snelheid in combinatie met IsoMatch GEOCONTROL mogelijk.
EFFICIËNTIE
DGPS-nauwkeurigheid zonder extra abonnementskosten
GEMAKKELIJK
Gemakkelijk te monteren met meegeleverde montagebeugels
IsoMatch MultiEye is een accessoire voor het aansluiten van meerdere camera's op de IsoMatch Universal Terminal.
Met de IsoMatch MultiEye kun je meerdere camera's aansluiten op de IsoMatch Tellus PRO of IsoMatch Tellus GO+ Terminal. Je kunt eenvoudig schakelen tussen de camera's zonder dat je een extra scherm in jouw tractorcabine nodig hebt. Het geeft je volledige controle en overzicht over de gehele machinebediening overdag en 's nachts, vanwege het nachtzicht door geïntegreerde LED's. Dit verhoogt de veiligheid bij het achteruitrijden van de machine of bij het manoeuvreren om obstakels heen.
SLIM
Je kunt tot vier IsoMatch Eye camera's aansluiten en eenvoudig schakelen tussen de camera's met de standaard meegeleverde afstandsbediening.
EFFICIËNTENTIE
Volledige controle en overzicht over de gehele machinebediening vanaf elke gewenste kant.
GEMAKKELIJK
Nachtzicht door geïntegreerde LED's die de veiligheid verhogen bij het achteruitrijden van de machine of bij het manoeuvreren om obstakels heen.
Technische Specificatie
Technische Specificatie
Brochure downloadenModel | DG II 9000 | DG II 12000 | |
---|---|---|---|
Werkbreedt (m) | 9.00 | 12.00 | |
Transport breedte (m) | 3.00 | 3.00 | |
Transport lengte (m) | 8.55 | 8.55 | |
Aantal ELDOS doseerunit | 2 | 2 | |
Zaaihoeveelheid met 15km/h (kg/ha) | 1 - 320 | 1 - 320 | |
Tankinhoud (l) | 6,000 | 6,000 | |
Vulhoogte (m) | 3.10 | 3.10 | |
Olie behoefte | > 110l/min | > 110l/min | |
Enkelwerkend ventiel met terugslagklep | Standaard | Standaard | |
1 x dubbelwerkend ventiel voor machinebediening | Standaard | Standaard | |
Vermogensbehoefte 12 V > 70 A | Standaard | Standaard | |
Elektro-hydraulische bediening | Standaard | Standaard | |
Aantal CD kouters | 72 | 96 | |
Kouterdruk tot 80kg (Active-on system) | Standaard | Standaard | |
Aandrukwiel (Ø 380 x 50 mm) | Standaard | Standaard | |
Schraper aandrukwiel | Optie | Optie | |
Zaairijafstand(12,5 cm) | Standaard | Standaard | |
Electronische aanpassing zaaihoeveelheid | Standaard | Standaard | |
Hydraulische ventilator aandrijving | Standaard | Standaard | |
Ventilator snelheidssensor | Standaard | Standaard | |
Doseerunit controle | Standaard | Standaard | |
Elektrische halve werkbreedte | Standaard | Standaard | |
Magneet afsluitkleppen | Optie (8) | Optie (8) | |
Kalibratieset | Standaard | Standaard | |
LED werkverlichting | Optie | Optie | |
Platform | Standaard | Standaard | |
Aanspanning CAT III (965mm) | Standaard | Standaard | |
Aanspanning CAT III N (825mm) | Optie | Optie | |
Aanspanning CAT IV N (965mm) | Optie | Optie | |
Hydr. kluiten ruimer | Optie | Optie | |
S-tand na-eg 10mm | Standaard | Standaard | |
Vinger eg 12mm | Optie | Optie | |
Hydraulische markeur met gekartelde schijf | Optie | Optie | |
Sporenwisser 2 tanden | Optie | Optie | |
Sporenwisser 3 tanden | Optie | Optie | |
Transport wielen | 800/45-26.5 | 800/45-26.5 | |
Wielen op de machine zelf | 31x15.5-15 | 31x15.5-15 | |
Pneumatische remmen | Optie | Optie | |
Voor-opkomst markeurs | Optie | Optie | |
iM Tellus for non-ISOBUS-capable tractors | Optie | Optie | |
iM Tellus for ISOBUS-capable tractors | Optie | Optie | |
Kopakkermaganement | Standaard | Standaard | |
Max. transport snelheid (km/h) | 40 | 40 | |
Gewicht (kg) (Basis uitvoering)( | 6,850 | 7,660 | |
Min. vermogensbehoefte (HP) | 180 | 230 |
Technische Specificatie
Technische Specificatie
Brochure downloadenModel |
DG-II 9000 |
DG-II 12 000 |
Working Width (m) |
9.00 |
12.00 |
Transport Width (m) |
3.00 |
3.00 |
Transport Length (m) |
8.20 |
8.20 |
No. of coulters |
72 |
96 |
Row distance (cm) |
12.5 |
12.5 |
