Kverneland Turbo F
Turbo F - Grondbewerking voor alle seizoenen
Met de Turbo biedt Kverneland een cultivator die de juiste keuze is voor alle seizoenen, alle soorten omstandigheden en voor een breed toepassingsgebied, van stoppelbewerking tot zaaibedbereiding.
Hoogtepunten
Snijden, inwerken en egaliseren in 1 werkgang Lage vermogensbehoefte Breed assortiment nalooprollen Veelzijdig inzetbaar; van diep tot extreem ondiep Grote capaciteit en hoge werksnelheidBeschrijving
De Turbo F is de juiste machine voor cultiveren en zaaibedbereiding op werkdieptes van 2 tot 20 cm. Er zijn drie opklapbare modellen beschikbaar in 4.00m, 5.00m en 6.00m voor tractoren tot 300pk. De opklapbare Turbo heeft een zeer compact ontwerp. De tanden zijn over 4 rijen verdeeld en op het frame geschroefd. De rijafstand van de tanden varieert van 550 tot 600 mm voor een lage hefcapaciteit en een goede doorstroming.
De Turbo is verkrijgbaar met 2 soorten tanden:
- De Reflex tand: een 'S' tand met een krachtige vibrerende werking voor een intensieve verkruimeling en inmenging; met geschroefde punten
- De Triflex tand: een vaste 'C' tand met bladveerbeveiliging voor stenen. Deze vaste tand is beschikbaar met het Knock-on snelwisselsysteem
Het volgende punten zijn beschikbaar op de Reflex (S) tanden:
- Omkeerbare punt 55mm
- Omkeerbare punt 125mm
- Vleugelschaar 240mm
- XHD punt 50mm
- XHD punt 160mm
De volgende punten zijn beschikbaar op de Triflex (C) tanden:
- Omkeerbare punt 65mm
- Knock-on 80mm
- Knock-on 150mm
- Knock-on 250mm
- XHD 'Tiger' punt 70mm
Functionaliteiten
3 stappen tot een perfect zaaibed
-
Grondbewerking
De gedragen Turbo machines zijn voorzien van 4 rijen tanden en de getrokken bestaan uit 5 rijen. In combinatie met een tandafstand van 19cm zorgt dit voor een perfecte menging en blokkade vrij werken. De Turbo kan worden uitgevoerd met twee type tanden (Reflex tand of Triflex 400) en een variatie aan scharen die passen bij de juiste werkomstandigheden. -
Egaliseren van de grond
De Turbo kan worden uitgevoerd met egalisatie sleeptanden of egalisatieschijven. De sleeptanden vragen minder vermogen en zijn geschikt bij beperkte gewasresten. Instelbaar via een spindel zonder gebruik van gereedschappen. De egalisatieschijven zorgen voor een intensieve werking, geschikt bij veel gewasresten. De zijschijven zijn goed instelbaar voor perfecte egalisatie en eveneens instelbaar zonder gebruik van gereedschappen d.m.v. een spindel. -
Nalooprollen
Een grote range aan nalooprollen zorgen voor de juiste bereiding van de grond of het zaaibed.
Geavanceerd testprogramma
Voordat de Turbo op de markt werd gebracht, doorstond hij een hele reeks tests om de onberispelijke kwaliteit van het product te garanderen.
- Voor elke ontwikkeling worden geavanceerde technologieën gebruikt, zoals statische belastingstests, eindige-elementenmethode (FEM) en schudden-levenstests.
- Tot slot worden de machines in het veld onder verschillende omstandigheden getest om opnieuw te bevestigen dat aan alle vereisten voor functies en sterkte wordt voldaan. Er is een strikte LOR gedefinieerd om aan alle bodemomstandigheden te voldoen.
Het frame is het resultaat van een lange studie met behulp van FEM-berekeningen (Finite Element Method) om het staal over de werkbreedte te optimaliseren en een sterke structuur voor te stellen die bestand is tegen trekkers tot 450 pk voor het getrokken model, tot 300 pk voor de Turbo F en tot 175 pk voor het starre frame.
Het volledige Turbo-assortiment is ontworpen om te worden gecombineerd met de Actipack-rol, de zwaarste rol in het assortiment. Alle meest agressieve scenario's (diep werken in bochten, draaien op de kopakker, transportproeven, ...) zijn overwogen om de verschillende frames zo sterk mogelijk te maken en zo de bewezen Kverneland kwaliteit te garanderen.
Gebruikscomfort is de sleutel
Kverneland heeft altijd de focus op veilig werken en gebruikscomfort. Alle instellingen kunnen worden uitgevoerd zonder gebruik van gereedschappen, wat extra tijd bespaart.
Het instellen van de Turbo voor elk seizoen is eenvoudig gedaan. De diepte wordt geregeld door het plaatsen van de plaatjes tussen de cilinders; en de egalisatie middelen met behulp van een spindel. Als de werkdiepte wordt aangepast, is het 9 van de 10 keer niet nodig om de egalisatie tanden of schijven aan te passen, dankzij het parallellogram systeem.
Daarnaast zijn er nauwelijks onderhoudspunten aan de Turbo. Behalve de slijtdelen is de Turbo nagenoeg onderhoudsvrij.
Automatic Load Transfer (ALT) op Turbo T
Met de Turbo T biedt Kverneland een cultivator die gemakkelijk te trekken is tegen lage bedrijfskosten. Een topfunctie van de Turbo T is het automatische lastoverbrengingssysteem (ALT). De voorste dieptewielen werken als detectoren en een sensor activeert het lastoverbrengingssysteem dat tot 1.800 kg overbrengt op de dissel. Het voordeel is tot 5% minder slip en een besparing van bijna € 900 per jaar (berekend op een areaal van 1000 ha).
Extra gewicht op de trekker (bijvoorbeeld binnenin de velgwielen) wordt overbodig, waardoor het brandstofverbruik en de slijtage afnemen. De wielas is in de machine geplaatst om zeer korte wendingen op de kopakker van minder dan 10 m te garanderen. Dit ondersteunt ook de positieve gewichtsoverdracht op de dissel, zelfs bij achteruitrijden met de zwaarste rollen.
Hoge trilling voor intensief mengen en verkruimelen

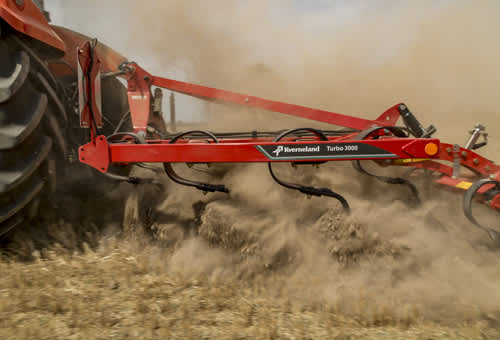

Reflex tand: veelzijdig voor alle omstandigheden
De Reflex-tand profiteert van een hoog trillingseffect: de grote spoel en de grote tandafstand van 725 mm zorgen voor een grote flexibiliteit en een hoog trillingseffect om de kluiten te breken en de grond te mengen. De werkdiepte van de tand blijft zelfs constant wanneer de tand naar achteren loslaat dankzij het stabiele ontwerp. De smalle tandafstand zorgt voor een actieve verkruimeling en een perfecte nivellering. Zo wordt de druk op de spoel verminderd, wat de levensduur verlengt.
De Reflex-tand is de perfecte oplossing voor het gebruik van de Turbo in de eerste/tweede stoppelgang of voor zaaibedbereiding. Ook voor het inwerken van drijfmest of mest is de Reflex tand de beste keuze. Om hem nog veelzijdiger te maken zijn er drie verschillende scharen. beschikbaar
Voor steenachtige grond en hoge indringdiepte
Triflex tand 400: Hoge stabiliteit bij diepe bewerkingen
De automatisch terugstellende Triflex tand 400 maakt gebruik van het bekende Kverneland bladveersysteem om een hoge puntdruk van 400 kg tijdens het werk te garanderen en een soepele loslaatcurve wanneer de tand een obstakel raakt. De Triflex tand 400 met zijn smalle ontwerp en speciale vorm vermindert de trekkrachten en zorgt voor een perfecte indringing in de meest verdichte grond. Het is de perfecte keuze voor diep losmaken en werken op zwaardere grondsoorten bezaaid met stenen.
De Triflex tand 400 kan worden uitgerust met verschillende tanden voor verschillende werkdiepten en taken. Er zijn 3 soorten tanden beschikbaar met het gepatenteerde Knock-on® systeem. Dit is de eenvoudigste manier om onderdelen op een cultivator te verwisselen, hetzij om de machine aan te passen aan het uit te voeren werk, hetzij om slijtageonderdelen te vervangen.

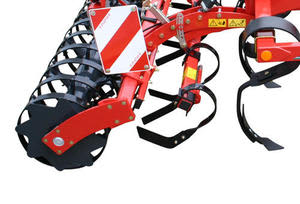

Een gelijkmatig oppervlak achterlaten
Om een egaal oppervlak te creëren voor een fijn zaaibed, biedt Kverneland verschillende opties aan nivelleer accessoires voor de Turbo.
Er zijn egalisatietanden die een zeer eenvoudige en economische manier zijn om te egaliseren en om te gaan met normale strocondities op lichte tot middelzware grondsoorten.
Als het gaat om zware hoeveelheden residu en ook meer klei- of leemachtige bodems zijn de egalisatieschijven geschikter.
Beide versies zijn beveiligd tegen overbelasting door een veer om schade in steenachtige of andere moeilijke omstandigheden te voorkomen. Individuele veren zorgen voor een individuele ontgrendeling van de tanden of schijven en behouden de nivelleerkwaliteit, zelfs in steenachtige omstandigheden. De druk op deze veer en ook de hoek van de nivelleerschijven/tanden kunnen worden aangepast voor een perfect resultaat.
Om de transportbreedte te respecteren kunnen op de starre versies met 3,00 en 3,50 m werkbreedte de buitenste tanden/schijven hydraulisch of mechanisch worden ingeklapt.
De kluitenplank voor de getrokken modellen verhoogt het verkruimelingseffect op geploegd land en zorgt voor actieve nivellering door de hoge trilling van de kraaktanden. De agressiviteit van de kluitenplank kan onderweg hydraulisch worden aangepast vanuit de cabine. In zeer natte omstandigheden of als het egaliseren vooraan niet nodig is, kan de kluitenplankbalk gemakkelijk uit het werk worden geheven.
Een getrokken werktuig met drie-vingerige naloopeg (Enduro Pro en Turbo) zorgt voor nivellering en houdt de ontwikkeling van onkruid onder controle door het onkruid uit de grond te trekken, zodat de wortels in de zon uitdrogen.
Dit is vooral interessant bij wortelstokken en andere onkruiden die opnieuw zouden kunnen gaan groeien als ze onmiddellijk na de teelt door een pakker worden aangedrukt. Meetwielen regelen de werkdiepte van de machine.
De drievingerige eg kan door de instelhoek en de hydraulische druk via het parallellogram aan de omstandigheden worden aangepast.
Er is een complete reeks aan naloop accessoires beschikbaar voor de Turbo:
Actipress Twin ø 560mm - 220 kg/m zonder grond
- U-profiel voor hoge draag- en rolcapaciteit in lichte gronden
- Kluiten breken ook in zware omstandigheden
- Zelfreinigend effect dankzij het dubbele u-ring concept
- Hoge stabiliteit dankzij het pendelende frame
- Hoge en homogene verdichting
- Kan ook in steenachtige omstandigheden werken
- Gewicht gevuld met grond 250 kg/m
Actipress Single ø 560mm - 150 kg/m zonder grond
- Enkele rotor met U-profiel voor hoge draagkracht/rolcapaciteit op lichte bodems
- Ook voor steenachtige omstandigheden door brede steek
- 3 modellen beschikbaar voor een meer uniforme of ruwe ondergrond: met messen / met hardmetalen messen / zonder messen
- Compactere constructie en lager gewicht, vooral geschikt voor driepuntsaanbouwwerktuigen.
- Kluitenbreker ook in zware omstandigheden
- Gewicht/m in volle grond: 188 kg/m
Kooirol ø 550mm - 90 kg/m
- 10 spijlen voor een goed draagvermogen ook onder nattere omstandigheden (optioneel)
- Effectieve verkruimeling

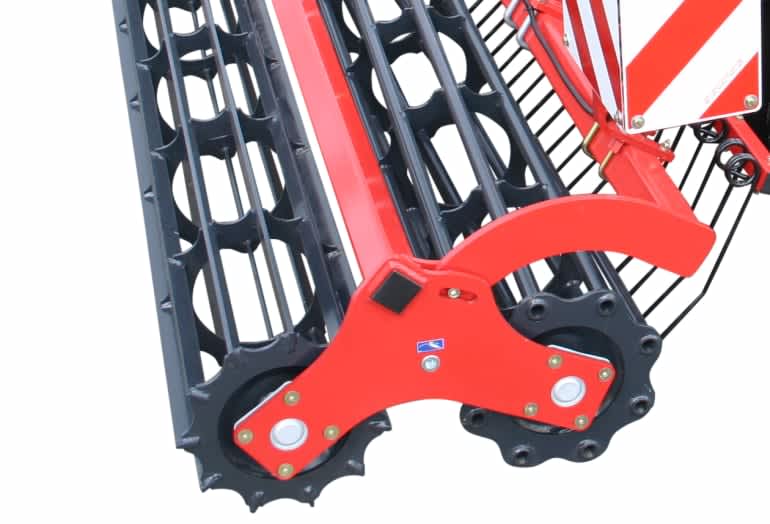

Dubbele kooirol ø 400mm (buis/plat) - 160 kg/m
- Goede verkruimeling
- Nauwkeurige diepte-controle
- Goede egaliserende werking

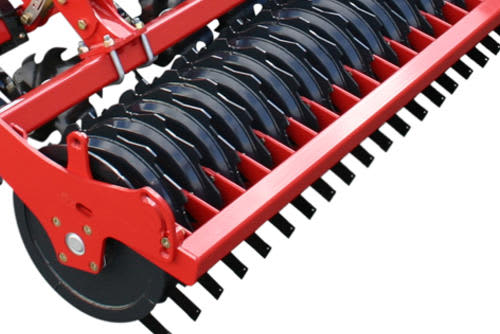

Actipack ø 560mm - 205 kg/m
- De Kverneland Actipack rol toont zijn uitstekende werking vooral op middelzware tot zware bodems.
- De geïntegreerde snijschijven breken grotere kluiten terwijl de instelbare messen de resterende kluiten nogmaals snijden, wat resulteert in een optimale verkruimeling.

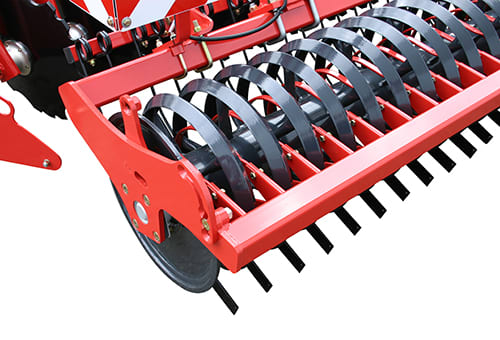

Actiring ø 540mm - 160 kg/m
- De Actiring rol een lichtere variant van de Actipack, met het zelfde frame- en messysteem.
- De schijven zijn vervangen door een „V“ profiel ring. Dit bespaart 50kg/m, wat van cruciaal belang is voor het verminderen van het benodigde hefvermogen zeker in combinatie met aangekoppelde volgwerktuigen.
- Dit nieuwe ontwerp zorgt ook voor een goedkoper alternatief voor de Actipack vooral in lichtere bodem omstandigheden waarbij de extra functies van de Actipack niet nodig zijn.
- De bredere ondiepe hoek van de V-profiel ring is minder agressief dan het Actipack schijfontwerp en resulteert in een betere belastbaarheid in middelzware tot lichte bodemomstandigheden.

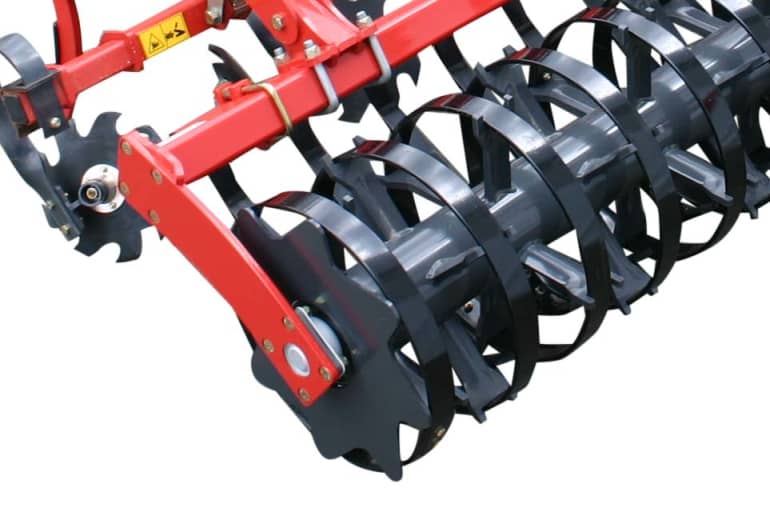

- De Actiflex rol is gemaakt om een intensieve menging te creëren in alle soorten omstandigheden, zelfs steenachtige.
- De ringen zijn gemaakt van verenstaal voor een hoge weerstand tegen stress bij hoge snelheden.
- De Actiflex ringen zijn gescheiden door glijders om ophoping in de wals te voorkomen.
- Deze rol is het ideale hulpmiddel om een mooi zaaibed te creëren en de hergroei van onkruid na de oogst te bevorderen.

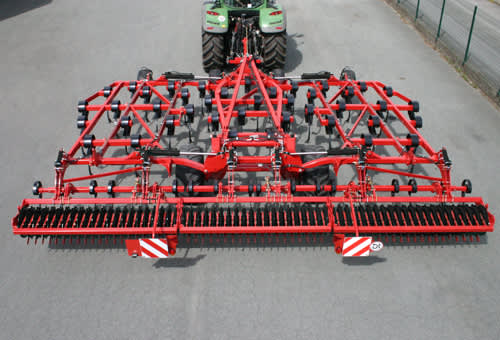

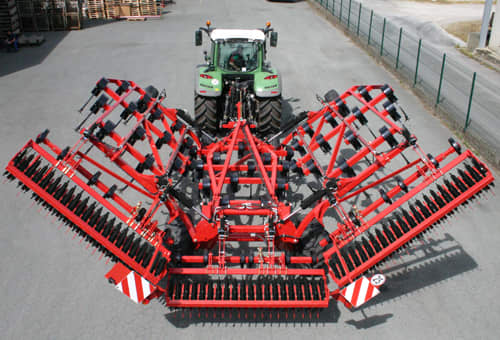

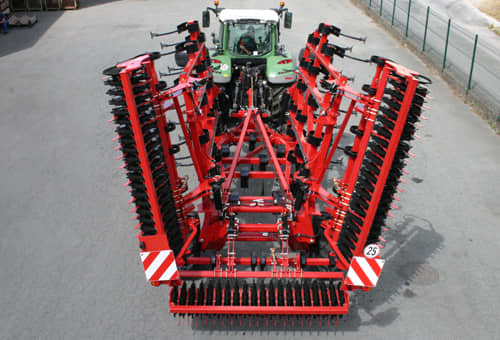

Eenvoudig van werk- naar transportstand.
Het driedelig opklapbare frame heeft een transportbreedte van 3.00m en zorgt voor een eenvoudige en veilige transportoplossing.
EU homologatie voor 40 km/u met pneumatische remmen. Een locale homologatie (25 k/u) met hydraulische remmen is ook verkrijgbaar in geselecteerde landen.
Voor het efficiënt zaaien van groenbemesters in één werkgang met grondbewerking biedt Kverneland twee opties:
De starre Turbo kan worden uitgerust met de opbouwzaaimachine, a-drill. De a-drill is geschikt voor het zaaien van fijn koolzaad of mengsels van zaden met verschillende diameters (peulvruchten, kruisbloemigen, enz.). Er zijn verschillende doseerrotoren en twee soorten ventilatoren beschikbaar.
De starre en getrokken modellen van de Turbo kunnen worden gecombineerd met een f-drill fronttank en één of twee verdeeltorens boven de achterste rol. In combinatie met de f-drill met ELDOS doseerunit wordt het zaad gedoseerd, getransporteerd en verdeeld in de bodemstroom via een ketsplaat, voor of achter de achterste rol. Het plaatsen van het zaad vóór de achterste rol van de naloopeg zorgt voor een optimaal zaad-bodemcontact.
Precisielandbouw
Gemaakt voor slimme, efficiënte en gemakkelijke landbouw
IsoMatch GEOCONTROL is een geavanceerde softwaretoepassing binnen de IsoMatch Tellus PRO en IsoMatch Tellus GO+ die je helpt om alle ISOBUS-compatibele Kverneland Group machines zoals spuiten, strooiers en zaaimachines aan te sturen! In combinatie met een GPS-ontvanger voldoet het aan de toekomstige behoeften op het gebied van eenvoudige, slimme en efficiënte landbouw!
De IsoMatch Grip is een ISOBUS-hulpapparaat dat is ontwikkeld voor een groot bedieningscomfort en een efficiënte machinebesturing. Zijn ergonomische vorm en de volledige vrijheid om in totaal 44 werktuigfuncties toe te wijzen en te bedienen vanuit één apparaat zijn vandaag de dag uniek in de markt. Met jouw vingertoppen heb je oneindig veel mogelijkheden om alle machinefuncties naar wens te bedienen. En opdrachten worden per machine opgeslagen, waardoor deze nog beter op jouw behoeften is afgestemd.
Bij de keuze van de aan te schaffen apparatuur is het niet altijd eenvoudig om de optimale oplossing te vinden in het brede marktaanbod van vandaag. De technologie ontwikkelt zich snel en tractoren en werktuigen worden steeds vaker uitgerust met hightech elektronica. Wij begrijpen deze complexiteit en zetten ons in om jou te voorzien van eenvoudige landbouwoplossingen. Daarom zijn deze kostenefficiënte ISOBUS Universal Terminals, IsoMatch Tellus PRO en IsoMatch Tellus GO+ gemaakt voor eenvoudige machinebesturing en efficiënte landbouw.
Met zijn geavanceerde hardware- en softwarefuncties biedt de IsoMatch Tellus PRO de optimale precisielandbouwoplossing voor een alles-in-één-besturingssysteem in jouw tractorcabine.
IsoMatch Tellus PRO is de plek voor het aansluiten van alle ISOBUS-machines en een platform voor het uitvoeren van precisielandbouwtoepassingen. Het biedt alles wat een boer nodig heeft om het maximale uit zijn machines en gewassen te halen. Net als het realiseren van kostenbesparingen op het gebied van kunstmest, chemicaliën en zaden door gebruik te maken van automatische sectiecontrole en variabele snelheidsregeling. Met de unieke dubbele zeeffunctionaliteit geeft het de boer de mogelijkheid om twee machines en processen tegelijkertijd te bekijken en te besturen.
Maximale controle, maakt je werk gemakkelijker. IsoMatch Tellus GO+ is speciaal ontwikkeld om de machine op een eenvoudige manier te besturen. De boer heeft de machine volledig onder controle, precies zoals hij dat wil. De machine is eenvoudig in te stellen met de softtoetsen via het 7-inch touchscreen. En voor een optimale besturing tijdens het rijden gebruik je gewoon de harde toetsen en de draaischakelaar. De bediening van het werktuig was nog nooit zo eenvoudig.
Dit kan jouw eerste stap zijn op weg naar precisielandbouw.
IsoMatch Tellus GO+ maakt het eenvoudig om elke ISOBUS-machine te bedienen vanuit jouw tractorcabine. IsoMatch GEOCONTROL stelt je in staat om hogere opbrengsten te behalen, de kosten te verlagen en jouw werk te doen op een makkelijkere manier.
De licentiesleutel is verdeeld in twee delen, Section Control en Variable Rate Control, die verkrijgbaar zijn in de IsoMatch Shop. JE kunt nu de specifieke functionaliteit kopen die je nodig hebt.
Met handmatige begeleiding ben je perfect op schema.
De IsoMatch InLine is een lichtbalk die een eenvoudige manuele geleiding mogelijk maakt. Het is de perfecte assistent om je zo dicht mogelijk bij de gewenste A-B lijn te brengen. Gemonteerd in de zichtlijn kun je eenvoudig zien wat de afstand is tot de A-B lijn en in welke richting je moet sturen voor de ideale positie. Het display van de IsoMatch InLine geeft ook de status van de machineonderdelen weer, wat het gebruiksgemak ten goede komt. De LED's kunnen worden gedimd voor nachtelijk gebruik.
SLIM
Afstand tot A-B lijn met LED indicatie en een numeriek display
EFFICIËNTIE
Handbegeleiding in combinatie met IsoMatch GEOCONTROL
GEMAKKELIJK
Weergave van de status van de machineonderdelen
Essentiële accessoire voor IsoMatch GEOCONTROL.
De IsoMatch Global 3 is de GPS-antenne, met DGPS-nauwkeurigheid, in het IsoMatch-assortiment. Hij maakt satellietnavigatie mogelijk voor het besturen van een locatiegebonden sectie, variabele snelheidsaanpassing, handmatige begeleiding en veldregistratie.
SLIM
Maakt handmatige geleiding, automatische sectieaansturing en variabele snelheid in combinatie met IsoMatch GEOCONTROL mogelijk.
EFFICIËNTIE
DGPS-nauwkeurigheid zonder extra abonnementskosten
GEMAKKELIJK
Gemakkelijk te monteren met meegeleverde montagebeugels
Maak verbinding met een lokaal draadloos netwerk op jouw IsoMatch Tellus.
IsoMatch Wireless (USB-stick) is een aanvulling op de IsoMatch Tellus en maakt het eenvoudig om verbinding te maken met een lokaal draadloos netwerk, zoals de hot-spot van uw telefoon, thuisnetwerk enz. Geen extra kosten voor een internetprovider.
Wanneer je via de IsoMatch Wireless verbinding maakt, kun je op het internet surfen, het weer bekijken, Gmail, Google, enz.
IsoMatch MultiEye is een accessoire voor het aansluiten van meerdere camera's op de IsoMatch Universal Terminal.
Met de IsoMatch MultiEye kun je meerdere camera's aansluiten op de IsoMatch Tellus PRO of IsoMatch Tellus GO+ Terminal. Je kunt eenvoudig schakelen tussen de camera's zonder dat je een extra scherm in jouw tractorcabine nodig hebt. Het geeft je volledige controle en overzicht over de gehele machinebediening overdag en 's nachts, vanwege het nachtzicht door geïntegreerde LED's. Dit verhoogt de veiligheid bij het achteruitrijden van de machine of bij het manoeuvreren om obstakels heen.
SLIM
Je kunt tot vier IsoMatch Eye camera's aansluiten en eenvoudig schakelen tussen de camera's met de standaard meegeleverde afstandsbediening.
EFFICIËNTENTIE
Volledige controle en overzicht over de gehele machinebediening vanaf elke gewenste kant.
GEMAKKELIJK
Nachtzicht door geïntegreerde LED's die de veiligheid verhogen bij het achteruitrijden van de machine of bij het manoeuvreren om obstakels heen.
Technische Specificatie
Technische Specificatie
Brochure downloadenModel | Turbo 4000F | Turbo 5000F | Turbo 6000F | |
---|---|---|---|---|
Frame | Gedragen opklapbaar | Gedragen opklapbaar | Gedragen opklapbaar | |
Aantal tanden | 21 | 27 | 31 | |
Werkbreedte (m) | 3.94 | 5.07 | 5.81 | |
Breedte nalooprol (m) | 4.50 | 5.50 | 6.00 | |
Aantal rijen tanden | 4 | 4 | 4 | |
Transportbreedte (m) | 2.90 | 2.90 | 2.90 | |
Rijafstand (mm) | 550 tot 603 | 550 tot 603 | 550 tot 604 | |
Aankoppeling | Cat. II & III | Cat. II & III | Cat. II & III | |
Framehoogte (mm) | 725 | 725 | 725 | |
Tandafstand (mm) | 190 | 190 | 190 | |
Diepteverstelling | Hydraulisch, vulplaatjes | Hydraulisch, vulplaatjes | Hydraulisch, vulplaatjes | |
Egalisatie | Egalisatiesleeptanden of komschijven | Egalisatiesleeptanden of komschijven | Egalisatiesleeptanden of komschijven | |
3-rijige vingereg*** | ø 16mm; lengte 750mm | ø 16mm; lengte 750mm | ø 16mm; lengte 750mm | |
Nalooprollen | Kooirol ø 550mm, dubbele kooirol ø 400mm, Actiring ø 540mm, Actiflex ø 580mm, Actipack ø 560mm, Actipress Twin ø 560mm | Kooirol ø 550mm, dubbele kooirol ø 400mm, Actiring ø 540mm, Actiflex ø 580mm, Actipack ø 560mm, Actipress Twin ø 560mm | Kooirol (ø 550mm), dubbele kooirol (ø 400mm), Actiring (ø 540mm), Actiflex (ø 580mm), Actipack (ø 560mm), Actipress Twin (ø 560mm) | |
Frontdieptewielen | 6.00x9 4x*** | 6.00x9 4x*** | 6.00x9 (4x)*** | |
Min/max pk | 120/200 | 150/250 | 180/300 | |
Gewicht met Kooirol kg* | 2.565 | 2.955 | 3.215 | |
Gewicht met Actiflex kg* | 2.863 | 3.295 | 3.645 | |
Gewicht met Actipack kg* | 3.129 | 3.506 | 3.981 | |
* Gewichten zijn indicatief.
*** 3-rijige vingereg met mechanisch instelbare dieptewielen - geen nalooprol mogelijk.
Technische Specificatie
Technische Specificatie
Brochure downloadenModellen |
Frame |
Aantal tanden |
Aantal tanden per rij |
Werkbreedte/transportbreedte (m) |
Turbo 3000 |
Gedragen star |
15 |
4 |
2,82/3.00 |
Turbo 3500 |
Gedragen star |
17 |
4 |
3.19/3.50 |
Turbo 4000F |
Gedragen opklapbaar |
21 |
4 |
3.94/2.90 |
Turbo 5000F |
Gedragen opklapbaar |
27 |
4 |
5.07/2.90 |
Turbo 6000F |
Gedragen opklapbaar |
31 |
4 |
5.81/2.90 |
Turbo 6500T |
Getrokken |
33 |
5 |
6.18/3.00 |
Turbo 8000T |
Getrokken |
41 |
5 |
7.68/3.00 |
* Gewichten zijn indicatief.
*** 3-rijige vingereg met mechanisch instelbare dieptewielen - geen nalooprol mogelijk.
