Kverneland Onyx 4000 F
Mechanische onkruidbestrijding | Rijenschoffel
Kverneland Onyx schoffelmachine - Efficiënte onkruidbestrijding is een voorwaarde voor een gezonde plantengroei als basis voor opbrengst, winst en veilige voedselproductie
Tussen-de-rij schoffel voor mechanische onkruidbestrijding in rijgewassen en granen
Beschrijving

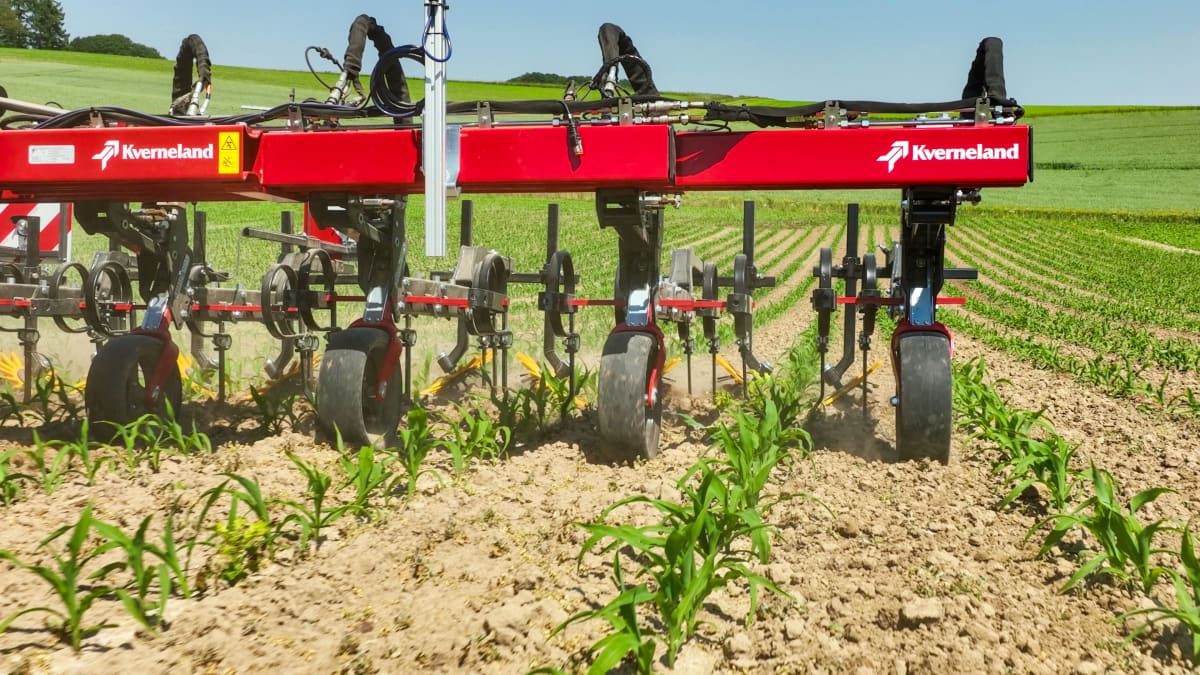

De Kverneland Onyx schoffel snijdt de wortels van het onkruid tussen-de-rij tot zo dicht mogelijk aan het cultuurgewas, zonder het gewas te beschadigen, door een optimale precisie binnen de rij. Daarnaast bevordert de Onyx de opkomst van het gewas door na regen op bepaalde gronden de korst te breken, de water- en luchtstroom te herstellen, waardoor fysisch-chemische reacties en het bodemleven worden gestimuleerd.
Door een isolerende laag te creëren, die de capillaire opstijging van water naar het oppervlak stopt, vergroot de Onyx ook de beschikbaarheid van water voor de plantenwortels. In combinatie met de A-tandhouder uitgerust met L-messen wordt dit nog verder benut doordat de L-messen een fractie dieper werken als de opvolgende A-messen waardoor het regenwater richting de plantwortels wordt getransporteerd.
Voor verschillende gewassen en rijafstanden kan de Onyx snel worden aangepast. Ook de werkbreedte is eenvoudig te wijzigen met diverse extensie-kokers om eenvoudig in verschillende configuraties te werken. Parallellogrammen kunnen eenvoudig afzonderlijk hydraulisch (via ISOBUS) of mechanisch worden in- en uitgeschakeld. Een gelijkmatige diepte- en drukregeling is gegarandeerd over de gehele werkbreedte met de X-Control tanddrukregeling.
Hoogtepunten
- Robuust en stijf ontwerp voor minimale speling tijdens het schoffelen
- Rijafstanden zijn gemakkelijk & eenvoudig aan te passen om te werken in verschillende gewassen
- Flexibiliteit en hoge prestaties voor verschillende perceel- en bedrijfsgroottes
- Elk parallellogram werkt onafhankelijk; eigen diepteregeling en tanddrukregeling
- Voorbereid op uitdagende omstandigheden door unieke X-Control tanddrukregeling
- Laag eigen gewicht vraagt weinig hefvermogen
- Verhoogde benutting van mineralen door het gewas; voorkomt uitspoeling
Functionaliteiten
De Kverneland rijenschoffel Onyx is ontworpen om gemakkelijk een nauwkeurig en consistent resultaat in het veld te bereiken. Zelfs bij een hoge werksnelheid, met of zonder sideshift-bok afhankelijk van de rijenbreedte, vanaf 12,5 cm voor granen, wordt een efficiënt schoffelresultaat bereikt. Het robuuste ontwerp van de ONYX garandeert een langdurige nauwkeurigheid en levensduur.
Selectieve onkruidbestrijding
De ONYX rijenschoffel biedt een maximum aan stevigheid en aanpassingsvermogen. Hij is snel voorbereid op grotere velden door extensies. De parallellogrammen en werkgereedschappen zijn stijf en sluiten slijtage en speling uit. Stabiliteit en hoge nauwkeurigheid zijn verzekerd, zelfs tot 12,5 cm rijbreedte. De exclusieve X-CONTROL drukverstelling (max. 120kg) met een voorgespannen veersysteem brengt de belasting over van het frame naar de tanden. Er is een breed scala aan tanden beschikbaar in carbide kwaliteit en een grote verscheidenheid aan accessoires om aan allerlei omstandigheden te voldoen.
De grote diameter van het loopwiel voorkomt bulldozereffecten. Elk element werkt onafhankelijk. Uitgerust met GEOCONTROL worden maximaal 13 secties automatisch geheven via ISOBUS.
Stimuleren van fysisch-chemische reacties en bodemleven
De ondiepe grondbewerking van 2 cm door de Kverneland Onyx verbetert de beluchting van de bodem als voorwaarde voor fysisch-chemische reacties (bevochtiging, mineralisatie van organische stikstof). De gewassen zullen profiteren van de extra beschikbare voedingsstoffen met positieve gevolgen voor de opbrengst. Door de bovenste laag van de bodem te verstoren, herstelt de eg de stroming van vloeistoffen, water, lucht en verticale stromen en stimuleert fysisch-chemische reacties, mineralisatie en bodemleven.
Vocht in de bodem beschermen
Door het vlakke wiedbed creëert de Kverneland Onyx een isolerende laag die de capillaire opstijging van water naar het oppervlak stopt, waardoor het bodemvocht in de zaailaag wordt beschermd. "Eén keer wieden is als twee keer water geven", zegt een spreekwoord. Met het oog op de klimaatverandering is dit van groot belang in droge gebieden en een algemeen voordeel voor de start en groei van het gewas.
De Kverneland rijenschoffel ONYX met het dubbelvormige-H frame biedt een maximum aan stijfheid en aanpassingsvermogen. Het frame kan worden uitgebreid met extensies en is snel klaar voor grotere velden en boerderijen.
Dubbelvormig-H frame
De dubbel-H-vormige balk biedt maximale stevigheid en zorgt voor een stevige bevestiging van de wiedelementen. Bovendien verhoogt hij de indringingskracht door de belasting over te brengen op de tanden en delen. Het stevige concept zorgt voor een veilig transport over de weg. De ONYX is uitgerust met de standaardversie van Cat. II hefinrichting. De afstand tussen de elementen kan eenvoudig worden gewijzigd dankzij het universele framesysteem (UF-systeem). Hydraulische en elektrische interfaces zijn eenvoudig aan te sluiten met het push pull systeem en zijn gemakkelijk toegankelijk.
Drie modellen
De productgroep van Kverneland ONYX bestaat uit drie modellen, star en opklapbaar: standaard, compact en geïntegreerd, afhankelijk van het type hefinrichting. Elk frame kan worden uitgebreid met frameverlengingen met verschillende buislengtes van twee keer 120, 800 of 1450 mm om een breedte te verkrijgen op de compacte opklapversie tot 7,70 m en de brede opklapversie tot 12,10 m.
Pneumatisch loopwiel
Twee of vier extra loopwielen voor de middelste framestang en/of op de buitenste verlengstukken zorgen voor een optimale bodemvolging, meer stabiliteit en een constante diepteregeling, vooral bij grotere werkbreedten. De diepte-instelling gebeurt mechanisch via een vergrendelbare zwengel op alle wielen. Een schaal geeft de diepte aan voor een nauwkeurige instelling.
Parkeersteunen
Originele parkeersteunen worden standaard meegeleverd voor het parkeren van de machine. De parkeersteunen zorgen voor eenvoudig en veilig aan- en afkoppelen aan de trekker.
De Kverneland Onyx kan worden uitgerust met verschillende tanden en scharen om aan alle eisen en omstandigheden te voldoen. Het doel is om de plant te beschermen en tegelijkertijd het onkruid zo dicht mogelijk bij de gewassen te verstikken en te schoffelen, de bodemvochtigheid op peil te houden door ondiepe grondbewerking en de grond zo min mogelijk te verplaatsen als nodig is.
De in hoogte verstelbare rechte A-tanden zonder trillingseffect met ofwel een A-vormig wiedplateau of L-vormig zijdelings verstelbare delen zorgen voor ondiepe grondbewerking met nauwkeurig scalpen van het onkruid en kunnen in alle gewassen worden gebruikt. De L-vormige scharen die verkrijgbaar zijn in een linker- en rechteruitvoering beperken bodemuitstulpingen op jonge gewassen en zijn gemonteerd op tanden die dicht bij de zaairij staan. Er zijn verschillende deelbreedtes en montageopties beschikbaar voor rijenbreedtes van 12,5 tot 80 cm.
Als alternatief maakt een halfgekromde SC-tand met eendenvoetschaar (DF-schaar) of half-eendenvoetschaar (HDF-schaar) diepere en intensievere grondbewerking mogelijk door een hoger trillingseffect. Optioneel is er een aanaardingsschaar geplaatst op de tand die het dichtst bij de zaairij van het gewas staat en de grondstroom rechtstreeks naar de zaairij leidt. Het is vooral geschikt voor ontwikkelde hogere gewasvegetatie om verstikking van het gewas maar niet van het onkruid in de rij te voorkomen.
De Kverneland Onyx is van hoge kwaliteit met duurzame componenten. Hierdoor blijft de Onyx rijenschoffel betrouwbaar en nauwkeurig presteren, zelfs onder de meest veeleisende omstandigheden.
X-CONTROL parallelogram
De parallellogrammen zijn voorzien van conische pennen en bussen van gehard kunststof die niet zweven en slijtage en speling uitsluiten. Dit zorgt voor een uitstekende stabiliteit en hoge nauwkeurigheid van 12,5 cm tot 80 cm rijbreedte. De constante diepteregeling over de hele werkbreedte zorgt voor de beste resultaten in rijgewassen en granen. Er is een hydraulische of mechanische parallellogramversie verkrijgbaar. Ze zijn instelbaar in zowel diepte als druk.
Beide versies zijn uitgerust met een voorgespannen dubbel veersysteem, het exclusieve X-CONTROL. Dit voorgespannen veersysteem zorgt voor een individuele krachtoverbrenging van het frame naar de tanden van max. 120 kg en voorkomt speling of stuiteren van het element. Dit geeft de tanden extra stabiliteit. De werkdiepte blijft absoluut constant, wat essentieel is voor de effectiviteit van het wieden op vlakbed op ondiepe dieptes zonder de horizon te vermengen.
Mechanisch wieden met GPS-GEOCONTROL functie in combinatie met een ISOBUS compatibele mechanische schoffelmachine ONYX is een grote stap in de richting van precisielandbouw en kostenbesparing. Elk wiedelement met hydraulische bediening wordt door het automatische hefsysteem automatisch op exact de juiste plaats geheven of neergelaten. De één-op-één hydraulische verstelling van de parallellogrammen wordt bestuurd vanaf de terminal, wiedelement voor wiedelement via GPS-uitschakeling.
Het doel is om de groeiende planten zo goed mogelijk te sparen, wat vooral een uitdaging kan zijn in driehoekige velden, op gebogen of oneven gevormde kopakkers. Je kunt ook 's nachts blijven wieden omdat de GPS-GEOCONTROL in-/uitschakeling nauwkeurig en betrouwbaar is.
Wanneer de rijenschoffel Onyx is uitgerust met ISOBUS technologie, is deze volledig configureerbaar en geautomatiseerd via de IsoMatch Tellus PRO terminal. Dit verlicht de stress van de bestuurder. Door automatisch bepaalde vooraf gedefinieerde gebieden te ontwijken, wordt een echte precisiebewerking verkregen, zelfs bij slecht zicht of hoge begroeiing.
IsoMatch Tellus PRO – verhoogde productiviteit
De IsoMatch Tellus PRO 12-inch terminal biedt de optimale oplossing voor een alles-in-één controlesysteem in de tractorcabine. Het is het centrum voor het aansluiten van alle ISOBUS-machines, precisielandbouwtoepassingen en Farm Management Systems.
Het biedt alles wat u nodig hebt om het maximale uit uw machines en gewas te halen, evenals kostenbesparingen op kunstmest, chemicaliën en zaaigoed door het gebruik van automatische sectieregeling en variabele dosering. Dankzij de unieke functionaliteit met twee schermen kun je twee machines en/of processen tegelijk bekijken en beheren.
Eenvoudig beheer
De IsoMatch Tellus GO+ is een kostenefficiënte 7-inch terminal, speciaal ontwikkeld om de machine op een eenvoudige manier te beheren. Stel de machine eenvoudig in met de softtoetsen en gebruik de harde toetsen en draaischakelaar voor optimale controle tijdens het rijden.
Kverneland richt zich altijd op veilige bediening en gebruiksgemak. Omdat alle afstellingen zonder speciaal gereedschap kunnen worden gedaan, wordt er veel kostbare tijd bespaard! De Kverneland ONYX kan eenvoudig worden afgesteld met slechts één moersleutel (22 mm). Er is een breed scala aan configuratiemogelijkheden beschikbaar om aan alle soorten eisen en omstandigheden te voldoen en de beste resultaten te behalen.
1. Met de hydraulische hefinrichting van de trekker wordt het werktuig horizontaal uitgelijnd met het complete frame.
2. De werkdiepte wordt ingesteld door de loopwielen van elk element. De drukregeling op de parallellogram wordt geregeld via een voorbelaste veer die het gewicht overbrengt op de tanden en de scharen. Een schaal geeft de exacte afstelling aan.
3. Voor de exacte rijenbreedte kan elke tand met schuifelementen opzij worden versteld.
4. Tot slot moet elk extra accessoire, zoals de vingerwieder, zijplaten, vingereg, schijven enz. of de taster en camera, worden afgestemd op de veldomstandigheden en het groeiniveau.
5. De veerbescherming van het wiedelement ondersteunt de indringing en zorgt voor een constante werkdiepte
Technische Specificatie
Technische Specificatie
Brochure downloaden| Model | Onyx 4081 F | Onyx 4092 F | Onyx 40121 F | |
|---|---|---|---|---|
| Type frame | Opklapbaar | Opklapbaar | Opklapbaar | |
| Basisframe (m) | 8.10 | 8.10 | 8.10 | |
| Extensiekokers (m) | - | 2 x 0.55 | 2 x 0,55 & 2 x 1,45 | |
| Frame breedte (m) | 8.10 | 9.20 | 12.10 | |
| Transportbreedte (m)*** | 3.47 | 3.47 | 3.47 | |
| Koppeling | Geïntegreerde Lynx 3000 | Geïntegreerde Lynx 3000 | Geïntegreerde Lynx 3000 | |
| Loopwielen 18.5x8.50-8 | Standaard (2) / Optie (2) | Standaard (2) / Optie (2) | Standaard (2) / Optie (2) | |
| Beschikbare rijafstanden (cm) | 12.5 - 15 - 16.6 - 20 - 25 - 30 - 37.5 - 40 -45 - 50 - 60 - 70 - 75 - 76.2 - 80 | 12.5 - 15 - 16.6 - 20 - 25 - 30 - 37.5 - 40 -45 - 50 - 60 - 70 - 75 - 76.2 - 80 | 12.5 - 15 - 16.6 - 20 - 25 - 30 - 37.5 - 40 -45 - 50 - 60 - 70 - 75 - 76.2 - 80 | |
| Type parallellogrammen | hydraulisch | hydraulisch | hydraulisch | |
| Vingereg | Optie | Optie | Optie | |
| Vingereg (410 x 7mm) | met 3 - 4 - 5 - 7 of 9 tanden; pen-gat verbinding om de agressiviteit aan te passen | met 3 - 4 - 5 - 7 of 9 tanden; pen-gat verbinding om de agressiviteit aan te passen | met 3 - 4 - 5 - 7 of 9 tanden; pen-gat verbinding om de agressiviteit aan te passen | |
| Vingerwieders | Optie | Optie | Optie | |
| Vingerwieders (mm) | 250 - 290 - 370 | 250 - 290 - 370 | 250 - 290 - 370 | |
| Gewasbeschermingsschijven | Optie | Optie | Optie | |
| Rechte snijschijven | Optie | Optie | Optie | |
| Aanaardschijven | Optie | Optie | Optie | |
| Gewasbeschermingsplaten | Optie | Optie | Optie | |
| Aanaardmes | Optie | Optie | Optie | |
| Type tanden en schoffelmessen | A-tandhouder met A-mes en/of L-mes OF SC-tand met DF- en HDF-ganzevoetmes** | A-tandhouder met A-mes en/of L-mes OF SC-tand met DF- en HDF-ganzevoetmes** | A-tandhouder met A-mes en/of L-mes OF SC-tand met DF- en HDF-ganzevoetmes** | |
| Handmatige besturing met joystick | Optie | Optie | Optie | |
| Gewicht voor 50 cm rijafstand machine met vingereg (kg) | 2095 | 2430 | 3405 | |
| Zwaarste model zonder accessoires (kg) | 2230 | 2620 | 3250 | |
| Min. benodigde PK's | 130 | 140 | 150 |
* Met mechanische parallellogram in werkstand
** A-tandhouder= veer met vaste tandhouder; SC-tand = complete veertand; A-mes = vlak A-mes; L-mes = hoekmes voor nauwkeurige werking langs de plant; DF=ganzevoetmes; HDF = half ganzevoetsmes links of rechts
*** De transportbreedte kan verschillen door verschillende configuratie-opties, neem contact op met uw plaatselijke dealer.
