H series
Kracht en betrouwbaarheid - rotorkopeggen waar u op kunt vertrouwen!
De Kverneland H-serie is de robuuste middenklasser rotorkopeg voor de professionele gebruiker, voor tractoren tot 180 pk.
Hoogtepunten
Hoge betrouwbaarheid, directe haakse overbrenging Zwaartepunt dichtbij voor laag hefvermogen Veelzijdig in combinatie met zaaimachines Golvende tandopstelling voor soepele verkruimeling Breed assortiment nalooprollenBeschrijving
De Kverneland H-serie is het robuuste middelgrote model voor effectief gebruik in middelzware tot zware omstandigheden. Klaar voor tractoren tot 180 pk, uitgerust met een sterke, zelfdragende bak met een opgeruimd ontwerp en een lager gewicht.
De Kverneland H-serie werkt met 4 rotoren per meter en een golvende tandpositionering voor een lagere vermogensbehoefte en effectieve verkruimeling. Met een breed aanbod aan nalooprollen zoals de Actipack, Actiline, schijvenpakkerwals, pakkerwals of kooirol is voor elke grondsoort de juiste rol leverbaar.
De H-serie kan worden gecombineerd met alle soorten zaaimachines (geïntegreerd, via driehoek of hydraulische hefinrichting) voor maximale veelzijdigheid.
Hoogtepunten
- Hoge betrouwbaarheid door conische lagers
- Grote sterkte en gewichtsreductie door zelfdragend frame
- 2 snelheden door verwisselbare tandwielen
- Minder hefvermogen door verbeterd zwaartepunt
- 4 rotoren per meter
- Gemakkelijke en eenvoudige combinatie met alle soorten zaaimachines
- Optimale prestaties en lage vermogensbehoefte
- Breed aanbod aan nalooprollen
Functionaliteiten
Voor optimale prestaties in moeilijke bodemomstandigheden biedt het robuuste en zelfdragende trogontwerp een grote vrije ruimte tussen de tandhouder en de trogbodem. Hierdoor kunnen grote hoeveelheden residu en stenen ongehinderd passeren en worden uitstekende resultaten behaald in mulchomstandigheden.
Model |
Trog afmeting (mm) |
Tandwielen |
As (mm) |
Lagers (mm) |
Lager afstand (mm) |
Rotorafstand (mm) |
M-serie |
140 x 400 |
getemperd |
40 & 45 |
80 - 90 |
70 |
98.25 |
H-serie |
165 x 400 |
getemperd & gehard |
45 & 50 |
90 - 100 |
84.5 |
90.5 |
S-serie |
200 x 400 |
gehard |
55 & 60 |
110 - 120 |
110.5 |
100 |
Alle modellen kunnen worden uitgerust met standaard en actieve tanden en met het beproefde Quick-Fit systeem om tegemoet te komen aan de vraag van klanten naar efficiëntie.
Actieve tanden
De actieve tanden zorgen voor een optimale indringing in harde of niet gecultiveerde grond. Door zijn vorm trekt de tand zichzelf in de grond. Dit zorgt voor een constante werkdiepte en voorkomt ook dat de machine uit de grond wordt getild in harde, droge bodemomstandigheden. Bovendien zorgt het voor extra herverdichting bij de pakkerrol. De actieve tand tilt het materiaal op en duwt het voor de rotorkopeg. Dit zorgt voor een optimaal nivellerend effect, zelfs in trekkersporen. In mulchomstandigheden kunnen de actieve tanden direct in stoppels en harde grond werken. Door de speciale vorm van de tanden blijven de resten op het oppervlak, wat een groot voordeel biedt tegen erosie.
Schuine plaatsing van de tanden
De tanden zijn in verschillende hoekposities geplaatst om schade door stenen te voorkomen en een gelijkmatige nivellering te garanderen. 4 rotoren per meter en de spiraalvormige plaatsing van de tanden verminderen de piekbelasting op de aandrijflijn, wat resulteert in een soepelere werking en een lager brandstofverbruik. Alle tandwielen zijn gehard in de trog voor een lange levensduur.
De Quick-fit tanden voor eenvoudige vervanging en hardmetalen tanden voor een langere levensduur en minimale slijtage zijn optioneel verkrijgbaar.

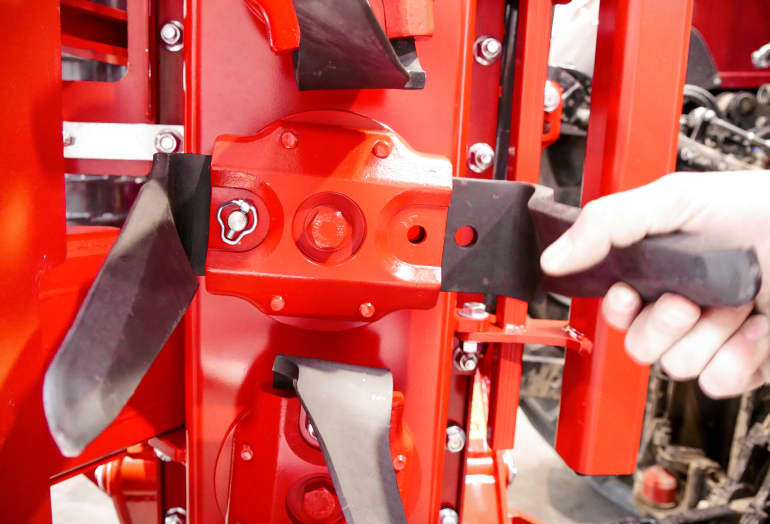

- Kverneland Quick-fit tanden worden eenvoudig met een pin en een clip aan de tandhouder bevestigd. Alle tanden kunnen snel en zonder gereedschap worden vervangen.
- Stilstandtijd kan worden geminimaliseerd door optionele hardmetalen Quick-Fit tanden. Deze tanden zorgen voor een lange levensduur en minimale slijtage, zelfs op zware en abrasieve bodems.
Herverdichting voor een stabiele bodemstructuur
Nalooprollen zorgen voor herverdichting van de bodem als laatste stap van de optimale voorbereiding van het zaaibed. Door de porositeit van de bodem te verminderen en de verdamping te beperken, krijgen alle planten dezelfde toegang tot voedingsstoffen, vocht en licht. Dit geeft het gewas een goede start voor een perfecte groei en hoge opbrengsten.
De juiste rollen voor alle grondsoorten en omstandigheden:
Actipack ø560mm - 205 kg/m
- Voor middelzware tot zware grond, ook in natte, steenachtige en kleverige omstandigheden dankzij de onafhankelijke glijders en messen
- De snijschijven breken de grotere kluiten terwijl de verstelbare messen de resterende kluiten snijden, wat resulteert in optimale kluitafbraak en fijne zaaibedbereiding
Kluitenpakker ø550mm - 200kg/m
- Voor middelzware tot zware gronden
- Real stripe-wise reconsolidatie (12,5cm) voor de zaaikouters - slechts 50% van het grondoppervlak wordt aangedrukt
- Goede absorptie van water
- Voldoende grond blijft los voor het afdekken van zaden
- Goed verkruimelingseffect, vooral op zware bodems
- Gladde ringen en messen met passieve hoek - geen blokkering bij gebruik in mulchomstandigheden
Actiline rol ø550mm - 185 kg/m
- Voor lichte tot middelzware en zware gronden
- Trapeziumwals met relatief smalle kruinbreedte van 40 mm
- Streepgewijze consolidatie en V-vorm voor de CX-II zaaibalk
- Ondersteunend waterbergend vermogen en zuurstofuitwisseling
- Goed draagvermogen met volledig zelfreinigend effect
- Ruggen ondersteunen de constante aandrijving van de rol en voorkomen slippen in lichte of zware en natte omstandigheden
- Twee verschillende ringafstanden van 12,5cm en 15cm
- Schrapers met carbide coating op aanvraag
Tandenpakkerwals ø575mm - 160kg/m
- Middelzware tot zware bodems
- Goed draagvermogen
- Goed zelfreinigend effect
- Centraal verstelbare mestschuifbalk met onafhankelijk van elkaar verstelbare mestschuiven
- Schrapers met carbide coating op aanvraag
- Meest veelzijdige wals - vooral als onderdeel van zware rotorkopeg/zaaimachinecombinatie
Kooirol ø550mm - 90kg/m
- Lichte tot middelzware grond en droge werkomstandigheden bijv. zaaibedbereiding voor aardappelpoten
- 10 spijlen voor een goede draagkracht en optie in natte omstandigheden
Flexibiliteit is de sleutel!
De kouterbalk kan gemakkelijk aan- en afgekoppeld worden met een koppelingshaak die lijkt op de koppeling van de voorlader. Markeurs worden aan de rotorkopeg bevestigd. Daardoor is de rotorkopeg in korte tijd klaar voor sologebruik. De kouterbalk wordt met de Euro-koppeling direct aan het rollenframe bevestigd en kan snel en eenvoudig worden aangekoppeld dankzij de goed toegankelijke hydraulische en elektronische interface.
De e-drill is exclusief ontworpen om te worden gecombineerd met Kverneland rotorkopeggen.
Voor optimale prestaties in moeilijke bodemomstandigheden biedt het robuuste en zelfdragende trogontwerp een grote vrije ruimte tussen de tandhouder en de trogbodem. Hierdoor kunnen grote hoeveelheden residu en stenen ongehinderd passeren en worden uitstekende resultaten behaald in mulchomstandigheden.
Model |
Trog afmeting (mm) |
Tandwielen |
As (mm) |
Lagers (mm) |
Lager afstand (mm) |
Rotorafstand (mm) |
M-serie |
140 x 400 |
getemperd |
40 & 45 |
80 - 90 |
70 |
98.25 |
H-serie |
165 x 400 |
getemperd & gehard |
45 & 50 |
90 - 100 |
84.5 |
90.5 |
S-serie |
200 x 400 |
gehard |
55 & 60 |
110 - 120 |
110.5 |
100 |
Flexibiliteit is de sleutel!
De kouterbalk kan gemakkelijk aan- en afgekoppeld worden met een koppelingshaak die lijkt op de koppeling van de voorlader. Markeurs worden aan de rotorkopeg bevestigd. Daardoor is de rotorkopeg in korte tijd klaar voor sologebruik. De kouterbalk wordt met de Euro-koppeling direct aan het rollenframe bevestigd en kan snel en eenvoudig worden aangekoppeld dankzij de goed toegankelijke hydraulische en elektronische interface.
De e-drill is exclusief ontworpen om te worden gecombineerd met Kverneland rotorkopeggen.
De Quick-fit tanden voor eenvoudige vervanging en hardmetalen tanden voor een langere levensduur en minimale slijtage zijn optioneel verkrijgbaar.
- Kverneland Quick-fit tanden worden eenvoudig met een pin en een clip aan de tandhouder bevestigd. Alle tanden kunnen snel en zonder gereedschap worden vervangen.
- Stilstandtijd kan worden geminimaliseerd door optionele hardmetalen Quick-Fit tanden. Deze tanden zorgen voor een lange levensduur en minimale slijtage, zelfs op zware en abrasieve bodems.
Herverdichting voor een stabiele bodemstructuur
Nalooprollen zorgen voor herverdichting van de bodem als laatste stap van de optimale voorbereiding van het zaaibed. Door de porositeit van de bodem te verminderen en de verdamping te beperken, krijgen alle planten dezelfde toegang tot voedingsstoffen, vocht en licht. Dit geeft het gewas een goede start voor een perfecte groei en hoge opbrengsten.
De juiste rollen voor alle grondsoorten en omstandigheden:
Actipack ø560mm - 205 kg/m
- Voor middelzware tot zware grond, ook in natte, steenachtige en kleverige omstandigheden dankzij de onafhankelijke glijders en messen
- De snijschijven breken de grotere kluiten terwijl de verstelbare messen de resterende kluiten snijden, wat resulteert in optimale kluitafbraak en fijne zaaibedbereiding
Kluitenpakker ø550mm - 200kg/m
- Voor middelzware tot zware gronden
- Real stripe-wise reconsolidatie (12,5cm) voor de zaaikouters - slechts 50% van het grondoppervlak wordt aangedrukt
- Goede absorptie van water
- Voldoende grond blijft los voor het afdekken van zaden
- Goed verkruimelingseffect, vooral op zware bodems
- Gladde ringen en messen met passieve hoek - geen blokkering bij gebruik in mulchomstandigheden
Actiline rol ø550mm - 185 kg/m
- Voor lichte tot middelzware en zware gronden
- Trapeziumwals met relatief smalle kruinbreedte van 40 mm
- Streepgewijze consolidatie en V-vorm voor de CX-II zaaibalk
- Ondersteunend waterbergend vermogen en zuurstofuitwisseling
- Goed draagvermogen met volledig zelfreinigend effect
- Ruggen ondersteunen de constante aandrijving van de rol en voorkomen slippen in lichte of zware en natte omstandigheden
- Twee verschillende ringafstanden van 12,5cm en 15cm
- Schrapers met carbide coating op aanvraag
Tandenpakkerwals ø575mm - 160kg/m
- Middelzware tot zware bodems
- Goed draagvermogen
- Goed zelfreinigend effect
- Centraal verstelbare mestschuifbalk met onafhankelijk van elkaar verstelbare mestschuiven
- Schrapers met carbide coating op aanvraag
- Meest veelzijdige wals - vooral als onderdeel van zware rotorkopeg/zaaimachinecombinatie
Kooirol ø550mm - 90kg/m
- Lichte tot middelzware grond en droge werkomstandigheden bijv. zaaibedbereiding voor aardappelpoten
- 10 spijlen voor een goede draagkracht en optie in natte omstandigheden
Flexibiliteit is de sleutel!

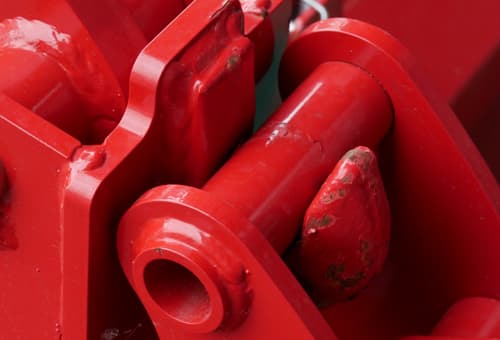

De kouterbalk kan eenvoudig worden aan- en afgekoppeld door de EURO haak die bekend is van voorladers. Markeurs zijn gemonteerd op de rotorkopeg. Hierdoor is de rotorkopeg snel solo inzetbaar. De kouterbalk wordt met de Euro-ophanging direct aan de nalooprol aangehaakt en kan hierdoor snel worden aangekoppeld en eenvoudig bediend met de hydraulische en elektrische bediening.
De e-drill is speciaal ontworpen voor combinatie met Kverneland rotorkopeggen (H-serie en NG-S).
Technische Specificatie
Technische Specificatie
Brochure downloadenModel | H series | H series | H series | |
---|---|---|---|---|
Machinetype | Star | Star | Star | |
Werkbreedte (m) | 3.0 | 3.5 | 4.0 | |
Transportbreedte (m) | 3.0 | 3.5 | 4.0 | |
Bakafmeting (mm) | 165 x 400 | 165 x 400 | 165 x 400 | |
Aftakastoerental (tpm) | 1.000 | 1.000 | 1.000 | |
Aftakas nokkenkoppeling (Nm) | 2.000 | 2.000 | 2.000 | |
Aantal rotoren | 12 | 14 | 16 | |
Standaard toerental 1000tpm (tpm) | 344 | 344 | 344 | |
Optioneel toerental 1000tpm (tpm) | 455 | 455 | 455 | |
Conische lagers afstand (mm) | 84.5 | 84.5 | 84.5 | |
Afstand bak tot rotor (mm) | 90.5 | 90.5 | 90.5 | |
Aantal tanden | 24 | 28 | 32 | |
Afmeting tanden (mm) | 15 x 330 | 15 x 330 | 15 x 330 | |
Snelwisseltanden | Standaard | Standaard | Standaard | |
Stekende tanden | Optie | Optie | Optie | |
Aanspan (topstang) | CAT 2/CAT 3 | CAT 2/CAT 3 | CAT 2/CAT 3 | |
Aanspan (hefarmen) | CAT 2/CAT 3N/CAT 3 | CAT 2/CAT 3N/CAT 3 | CAT 2/CAT 3N/CAT 3 | |
Diepteverstelling | Handmatig | Handmatig | Handmatig | |
Egalisatiebalk | Optie | Optie | Optie | |
Sporenwissers | Optie | Optie | Optie | |
Nalooprollen | Kooirol ø550mm, pakkerwals ø575mm, Actiline ø550mm, schijvenpakkerwals ø550mm, Actipack ø560mm | Kooirol ø550mm, pakkerwals ø575mm, Actiline ø550mm, Actipack ø560mm | Kooirol ø550mm, pakkerwals ø575mm, Actiline ø550mm, Actipack ø560mm | |
Combinatie met zaaimachine | Optie | Optie | Optie | |
Verlichting | Optie | Optie | Optie | |
Gewicht (kg)* | 1.650 | 1.850 | 2.100 | |
Minimaal vermogen (kW/pk) | 63/85 | 63/85 | 63/85 | |
Maximaal vermogen (kW/pk) | 132/180 | 132/180 | 132/180 | |
* Gewicht incl. egalisatiebalk, pakkerwals ⌀575mm en aftakas.
Technische Specificatie
Technische Specificatie
Brochure downloadenModel |
Werkbreedte (m) |
Aantal rotoren/tanden |
Gewicht met pakkerwals (kg) |
H series |
3.0 |
12/24 |
1590 |
H series |
3.5 |
14/28 |
1770 |
H series |
4.0 |
16/32 |
1920 |
* Gewicht incl. egalisatiebalk, pakkerwals ⌀575mm en aftakas.
